PRODUCT 製品情報

止め輪／スナップリング 01

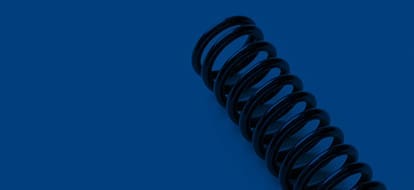

コイルバネ 02

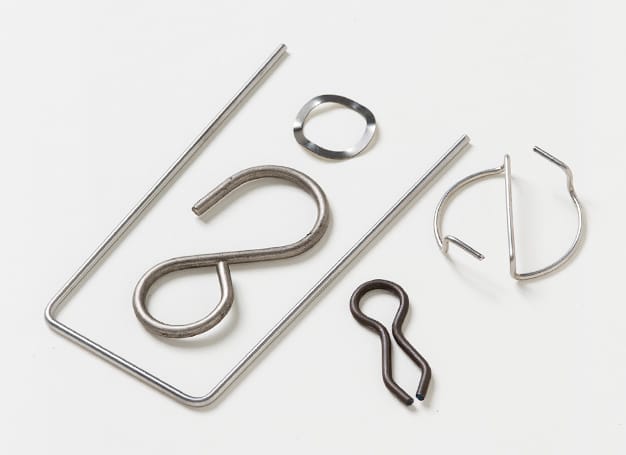

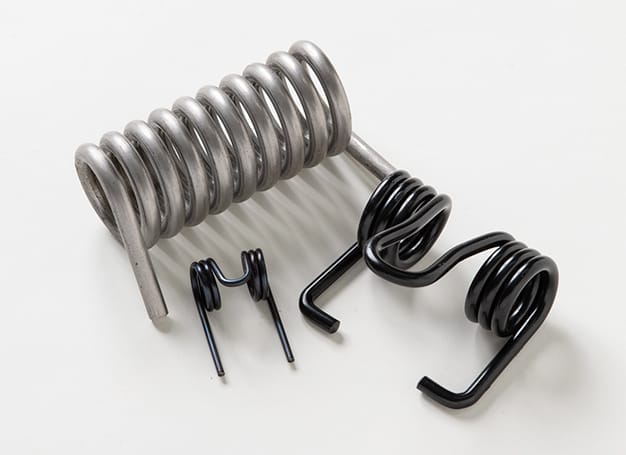

線加工品 03

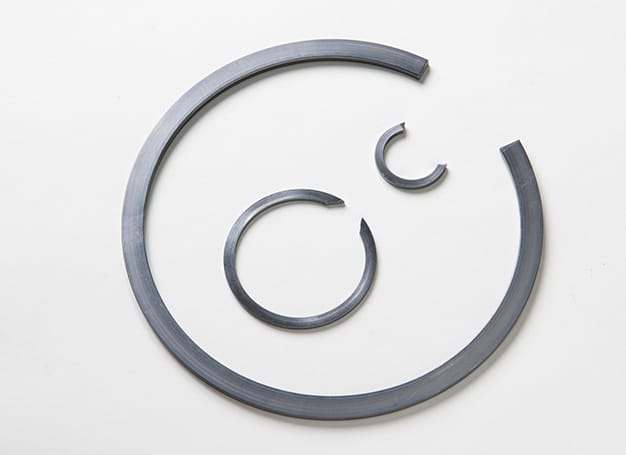

加工が難しい様々な形状、線材にも対応可能

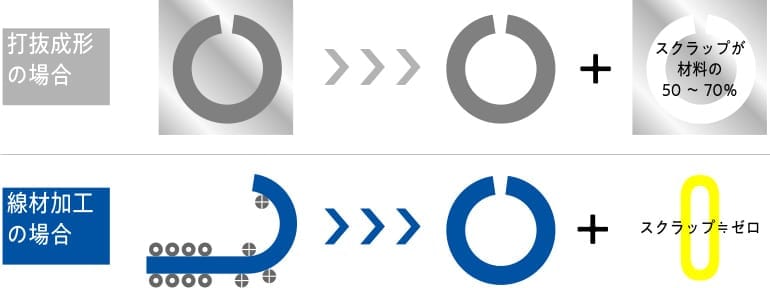

異形線材を使ったスナップリングの成形を強みとしています。スナップリングには、板材をプレスにて打抜き成形する方法もありますが、スクラップが大量に発生してしまいます。当社では線材加工に特化しており、スクラップ≒ゼロを実現しています。

また、研磨機を保有しており、自動車向けの選択部品にも対応しています。その加工および研磨技術は高く評価されており、国内はもちろん、海外生産の自動車向けにも輸出されています。丸線と比べ強度はあるものの、加工が難しい異形線材。三角形、五角形、六角形、丸コバなど台形以外の形状も、当社にお任せください。

対応可能範囲
【異形線】
〈材質〉異形硬鋼線、異形鈍し線、異形ステンレス線
〈板厚〉 0.5～5.0mm
〈板幅〉 0.5～14.0mm
〈製品径〉 15～500mm

【丸線】
〈材質〉硬鋼線、ピアノ線、オイルテンパー線、ステンレス線、鉄線
〈線径〉 0.3～10.0mm
〈製品径〉 10～500mm
※各寸法のバランスにより、上記でも対応不可／上記以外でも対応可の場合があります。

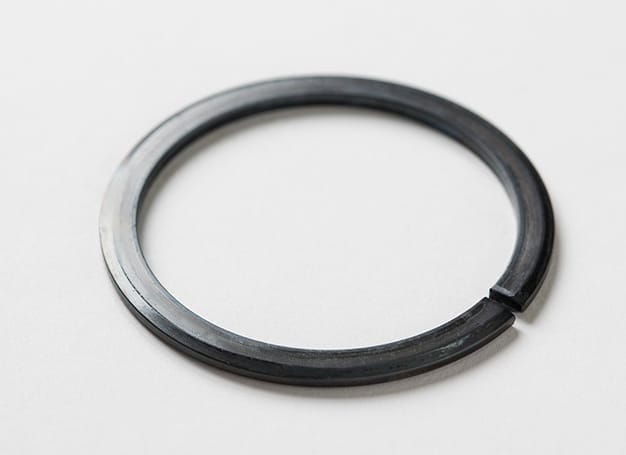

様々な角度の切口形状を実現しています。各角度の公差も±5°より管理可能です。
※同心リング規格品も製造しています。

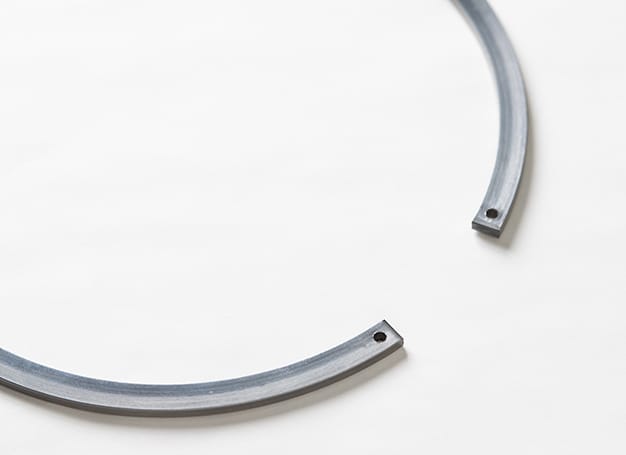

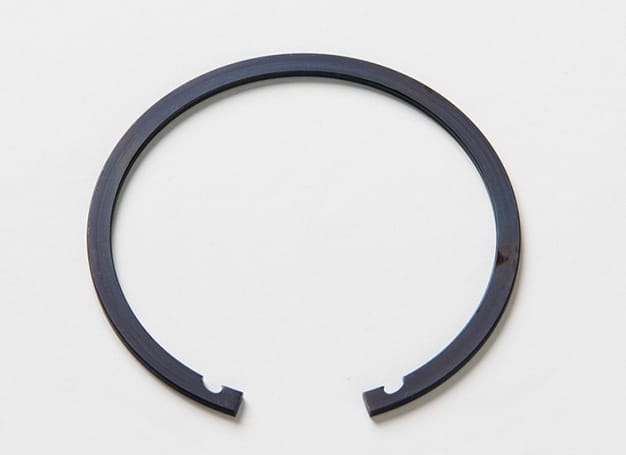

切口付近に穴あけ加工を施しています。基本は成形後にプレスにて加工していますが、板厚等によっては、成形時に同時に穴あけ加工しているものもあります。
三角形や五角形、六角形といった、より特殊な形状も実績豊富です。加工難易度は高くなりますが、当社独自のノウハウをもっています。

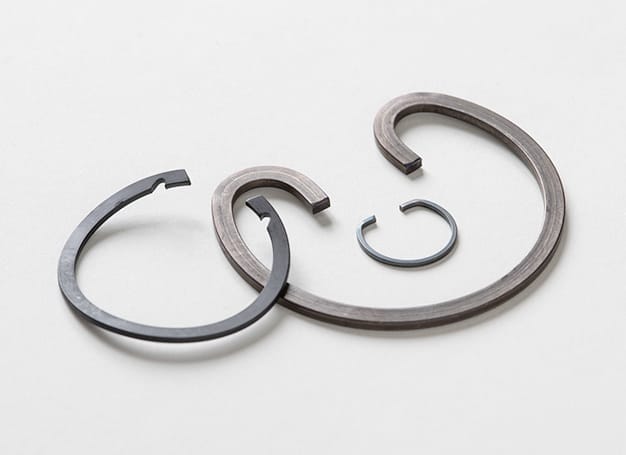

先端付近が特殊形状のものも、大多数は成形時に同時加工しています。工程省略が実現でき、生産性を向上させています。

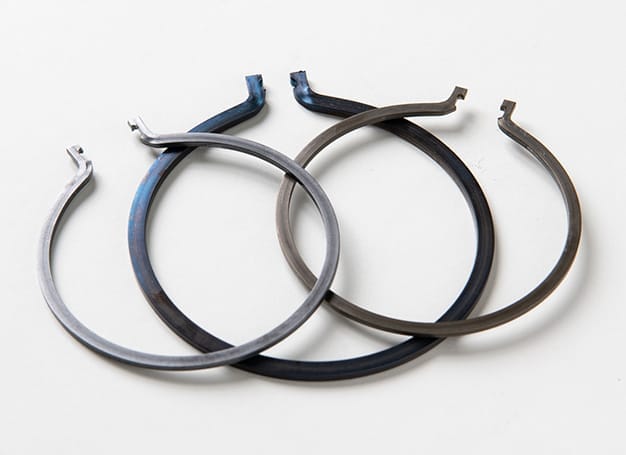

ツノのように先端が特殊な形状品です。工程数は増えますが、当社独自の工程設計にてシビアな品質管理を実現しています。

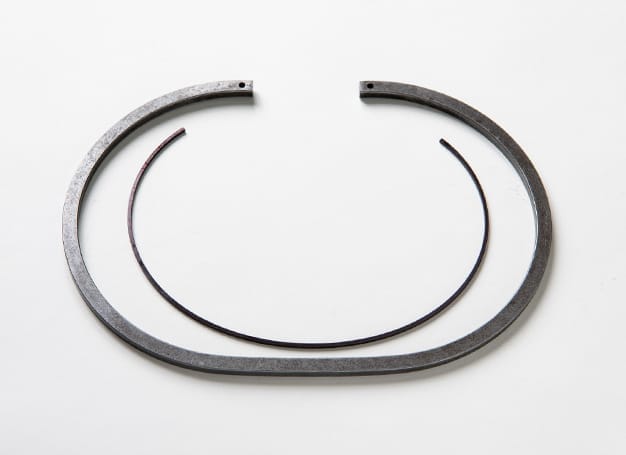

真円以外に、楕円形状もプログラム制御で加工可能です。

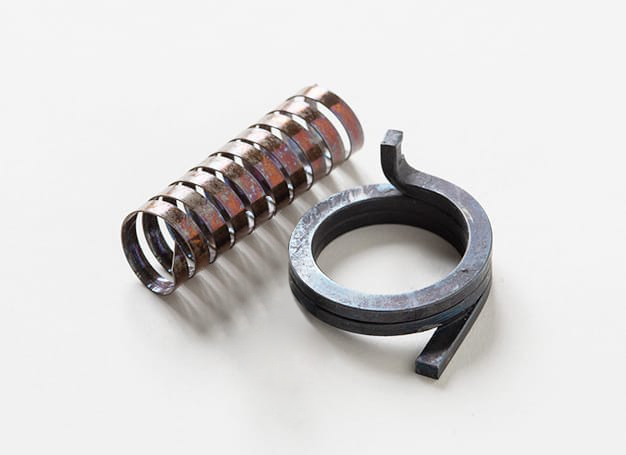

平坦ではなく反っているものや曲げ角度の大きい製品です。全て線材より加工しています。

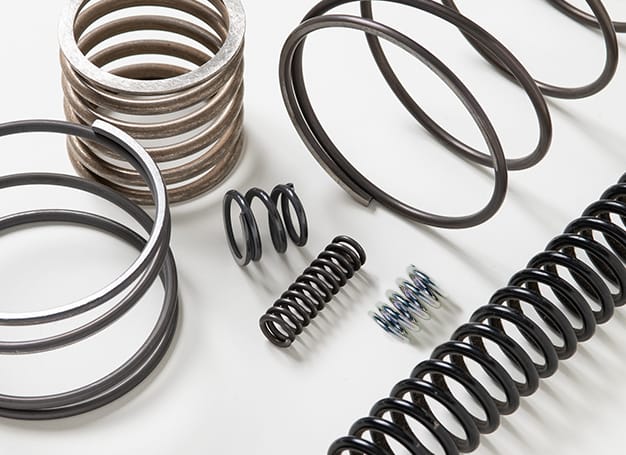

豊富な研磨機で精度が求められる製品にも対応

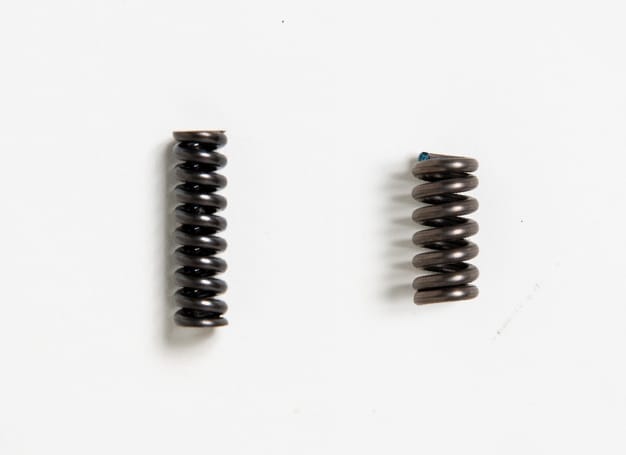

自動研磨機の台数を多数保有、かつキャリア盤やブッシュといったツールを豊富に持ち合わせています。そのため、様々な圧縮コイルバネを精度よく研磨することが可能です。さらにツール費用が不要のため、初期投資の抑制にもつながります。また、自動車向けの実績が長年あり、JIS2級はもちろん、JIS1級レベルの品質管理まで可能です。

対応可能範囲
〈材質〉硬鋼線、ピアノ線、オイルテンパー線、ステンレス線、鉄線、異形硬鋼線
〈線径〉 0.3～10.0mm
〈製品径〉 5～200mm
〈自由長〉 5～300mm
※各寸法のバランスや形状により、上記でも対応不可の場合があります。
